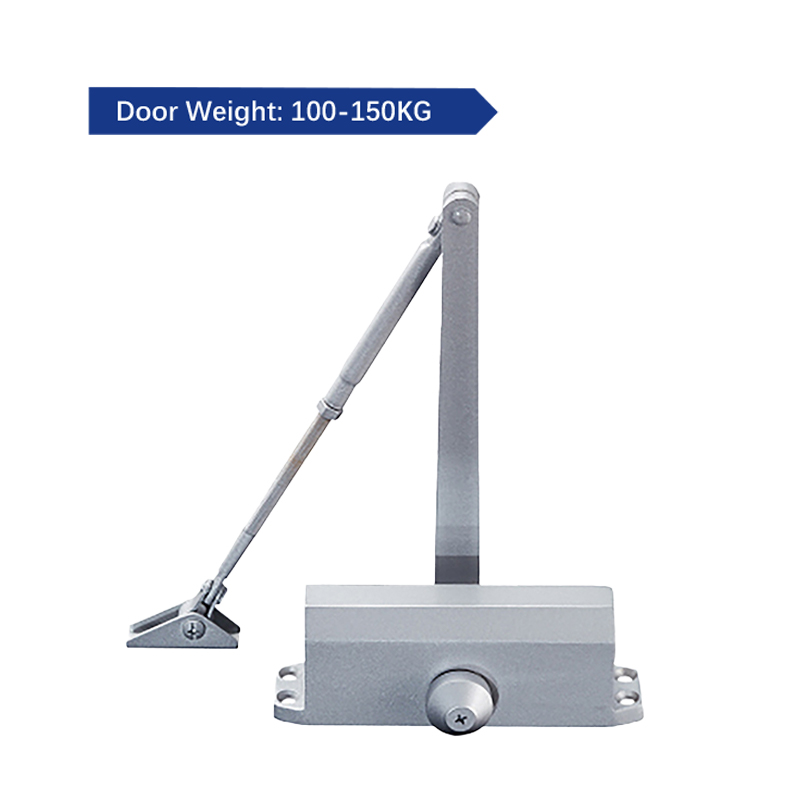

100-150 кг гидравлический автоматический доводчик для деревянной двери

Ширина двери макс.: 900-1100 мм
Максимальный вес двери: 100-150 кг
Функция проверки подтверждения: НЕТ
Максимальный угол раскрытия: 180
  • Бренд:

    S4A
  • Предмет номер.:

    DL-150
  • Технические характеристики
  • Схема подключения
  • Скачать

100-150 кг гидравлический автоматический доводчик для деревянной двери


Параметры продукта Описание параметра
Модель S4A ДЛ-150
Название продукта Супер Дверной Доводчик

Ширина двери макс. 900-1100мм
Вес двери макс. 100-150КГ
Функция проверки подтверждения НЕТ
Максимальный угол раскрытия 180
Регулировка скорости закрывания Скорость1:180°-15°; Скорость2:15°-0°
Применимая температура -20℃-45℃
Применимость левая открытая или правая открытая дверь
Пройден тест на прочность 500 000 циклов

Вес единицы 2.1КГ
Стандартный пакет 10 шт/коробка
Вес коробки 2.1КГ
Размер коробки 47*33*19(см)


150KG Automatic Door Closer

Установка гидравлического автоматического доводчика на 100-150 кг на деревянную дверь требует тщательной подготовки и пошагового выполнения для обеспечения надлежащей функциональности и безопасности. Вот подробное руководство, которое поможет вам в этом процессе:


Необходимые инструменты и материалы

  • Гидравлический доводчик двери (подходит для деревянных дверей весом 100-150 кг)
  • Сверла и сверла
  • Отвертка (крестовая и плоская)
  • Уровень
  • Карандаш
  • Измерительная лента
  • Защитные очки
  • Маркер
  • Анкерные болты или винты (подходят для деревянных дверей и рам)
  • Дополнительно: шурупы для дерева, шайба и монтажная пластина (если входят в комплект).

150KG Automatic Door Closer

Шаг 1: Подготовка двери и рамы

  1. Осмотрите дверь и раму:
    • Убедитесь, что деревянная дверь и рама в хорошем состоянии, без гнили, деформации или повреждений. Устраните любые неполадки перед установкой.
    • Проверьте, что дверь открывается плавно, а петли надежно закреплены.
  2. Определите место установки:
    • Большинство гидравлических доводчиков устанавливаются на дверной коробке (скрыто или на поверхности) или на самой двери. Ознакомьтесь с инструкциями производителя по рекомендуемым типам монтажа (например, верхний косяк, боковой монтаж или параллельный рычаг).
    • Для стандартного крепления на верхнем косяке (обычно для деревянных дверей):
    • Корпус доводчика крепится к верхнему косяку дверной коробки, а рычаг — к верхнему краю двери.

Шаг 2: Разметка и измерение

  1. Отметьте более близкое положение тела:
    • Установите корпус доводчика на верхний косяк дверной коробки (с внутренней стороны для лучшей защиты, если не указано иное).
    • Используйте карандаш, чтобы отметить отверстия для винтов корпуса доводчика на дереве. Убедитесь, что доводчик расположен горизонтально по центру косяка.
  2. Отметьте точку крепления руки:
    • Откройте дверь на 90 градусов. Выдвиньте рычаг доводчика и расположите его конец на верхнем крае двери (обычно на расстоянии 10–15 см от дверной петли).
    • Отметьте отверстия для винтов для кронштейна рычага на двери. Используйте уровень, чтобы убедиться, что рычаг прямой и параллельный верхнему краю двери.

Шаг 3: Просверлите и прикрепите корпус доводчика

  1. Просверлите пилотные отверстия:
    • В отмеченных местах на косяке просверлите направляющие отверстия немного меньше, чем прилагаемые винты. Это предотвратит расщепление древесины.
    • Если косяк полый или непрочный, используйте анкерные болты или более длинные шурупы, которые проникают в древесину конструкции за косяком.
  2. Закрепите корпус доводчика:
    • Совместите корпус доводчика с направляющими отверстиями и прикрепите его к косяку с помощью винтов. Затяните их крепко, но не перетягивайте, это может повредить древесину.


Шаг 4: Прикрепите рычаг к двери.

  1. Просверлите направляющие отверстия в двери:
    • В отмеченных местах на верхнем крае двери просверлите направляющие отверстия для кронштейна рычага. Убедитесь, что кронштейн правильно выровнен, когда дверь закрыта.
  2. Установите кронштейн для руки:
    • Прикрепите кронштейн рычага к двери с помощью прилагаемых винтов. Убедитесь, что рычаг свободно перемещается при открытии и закрытии двери.

Шаг 5: Присоедините рычаг-замыкатель к корпусу.

  1. Прикрепите рычаг к доводчику:
    • Вставьте штифт шарнира рычага в гнездо корпуса доводчика. Закрепите его с помощью фиксирующего зажима или винта, входящего в комплект.
    • Убедитесь, что рычаг правильно выровнен и не согнут, так как это может повлиять на скорость закрывания двери.

Шаг 6: Настройте параметры доводчика

  1. Проверьте работу двери:
    • Вручную откройте и закройте дверь, чтобы проверить плавность работы доводчика. Дверь должна закрываться без рывков или чрезмерного усилия.
  2. Отрегулируйте скорость закрывания и фиксацию:
    • Большинство гидравлических доводчиков имеют регулировочные клапаны для:
      • Скорость закрывания (основная фаза закрывания): контролирует скорость закрывания двери от 90° до 10–15°.
      • Скорость защелки (фаза окончательного закрытия): контролирует, насколько плавно закрывается дверь.
    • Используйте небольшой шестигранный ключ или отвертку, чтобы повернуть регулировочные клапаны по часовой стрелке, чтобы замедлить дверь, или против часовой стрелки, чтобы ускорить ее. Слегка отрегулируйте и проверьте несколько раз, пока дверь не закроется плавно и надежно.

Шаг 7: Окончательные проверки и меры безопасности

  1. Проверка стабильности:
    • Убедитесь, что все винты затянуты, а доводчик надежно закреплен. Слегка потрясите дверь, чтобы проверить, нет ли люфта в доводчике или кронштейнах.
  2. Проверить наличие:
    • Убедитесь, что рычаг доводчика не касается дверной рамы, петель или других компонентов при открывании или закрывании двери. При необходимости отрегулируйте положение рычага.
  3. Смажьте (при необходимости):
    • Некоторые доводчики требуют периодической смазки подвижных частей. Ознакомьтесь с руководством и нанесите силиконовую смазку на петли или поворотные точки, если указано.

Советы по установке деревянных дверей

  • Укрепите слабую древесину: если дверь или рама изготовлены из мягкой древесины (например, сосны), используйте металлические монтажные пластины или шайбы, чтобы распределить вес доводчика и предотвратить выдергивание винтов.
  • Защита от атмосферных воздействий: если дверь подвергается воздействию погодных условий, нанесите герметик вокруг точек крепления доводчика, чтобы защитить древесину от влаги.
  • Следуйте инструкциям производителя: различные модели доводчиков могут иметь уникальные требования к монтажу. Всегда обращайтесь к руководству по эксплуатации для получения конкретных шагов и схем.

Предупреждение о безопасности

  • При сверлении надевайте защитные очки, чтобы избежать попадания щепок и мусора в глаза.
  • Если дверь тяжелая или ее установка кажется сложной, рассмотрите возможность найма профессионала, который обеспечит правильное выравнивание и предотвратит повреждение двери или травмы.

При тщательном измерении и регулировке ваш гидравлический дверной доводчик должен работать плавно, обеспечивая надежное автоматическое закрывание вашей деревянной двери.


150KG Automatic Door Closer
S4A Руководство пользователя_100-150 кг Гидравлический автоматический дверной доводчик для деревянной двери
