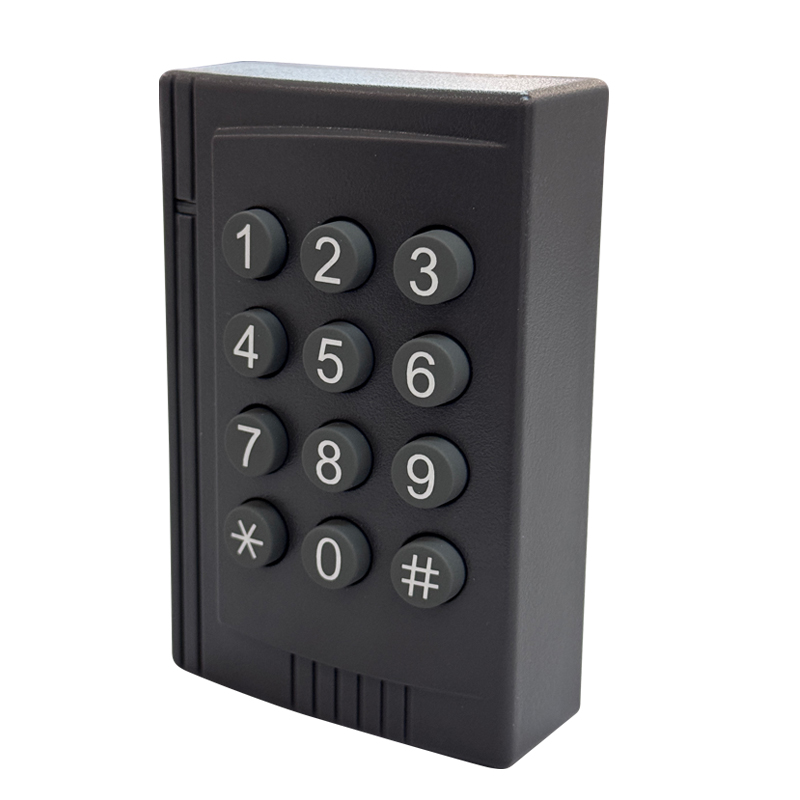

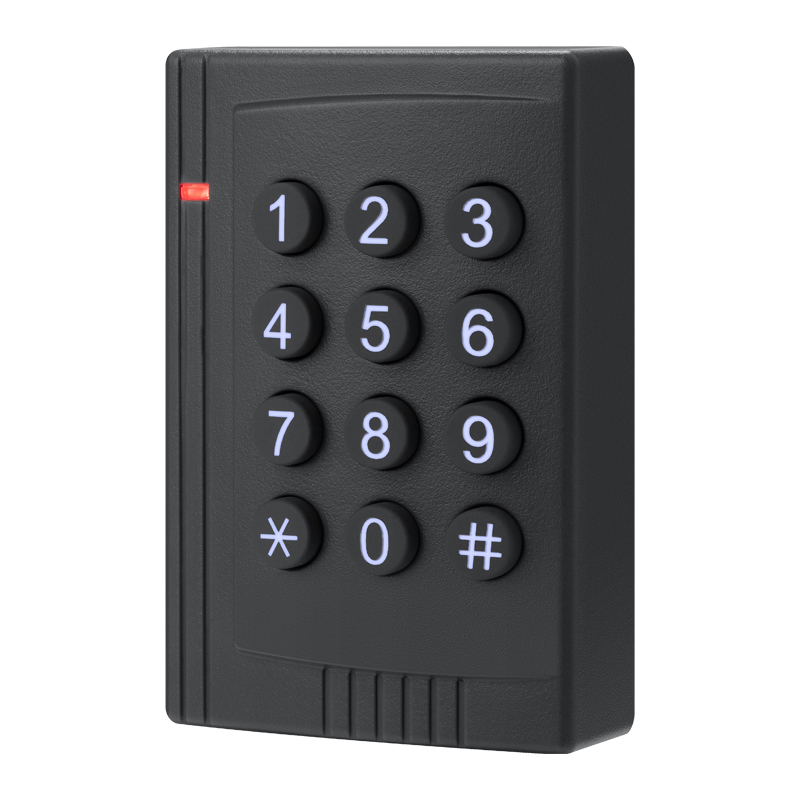

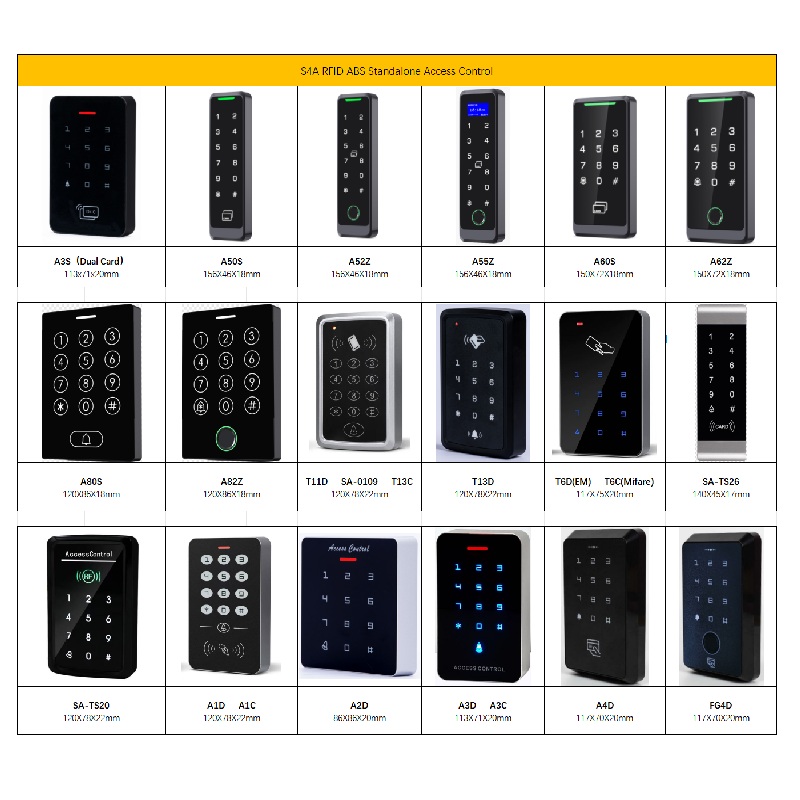

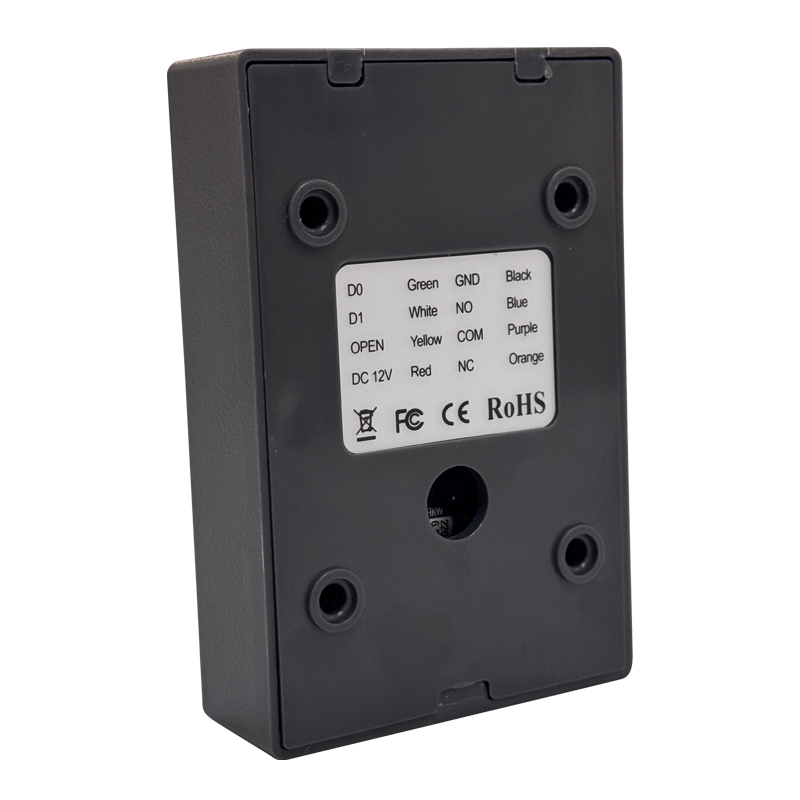

Клавиатуры контроля доступа (автономные)

Интерфейс Wigand: вход и выход WG26 или WG34

Интерфейс дверного звонка: поддержка внешнего проводного дверного звонка

Способы доступа: Карта, ПИН-код, Карта и ПИН-код



  • Бренд:

    S4A
  • Предмет номер.:

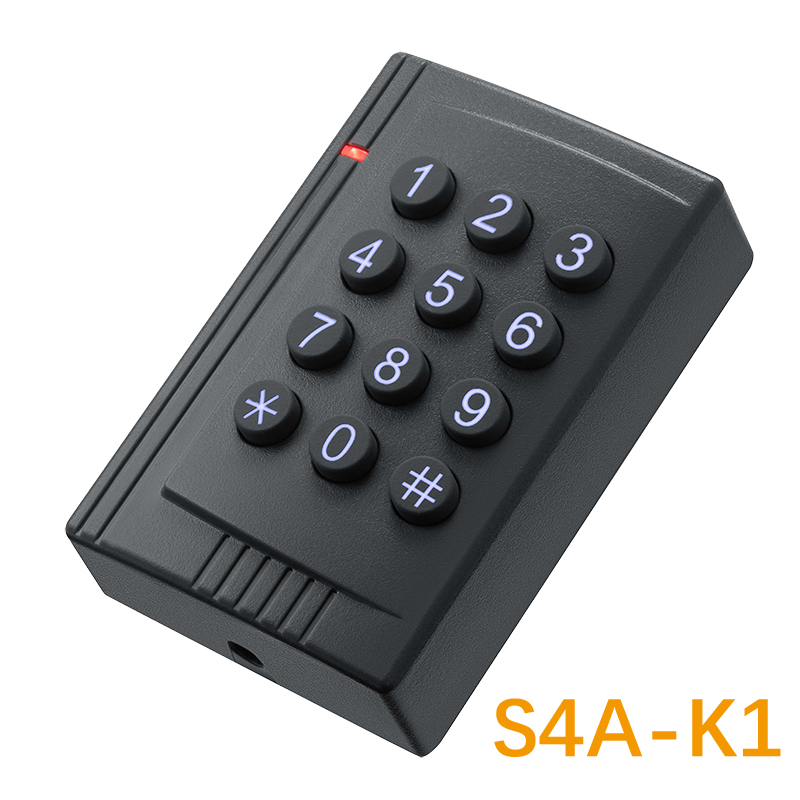

    S4A-K1
  • Технические характеристики

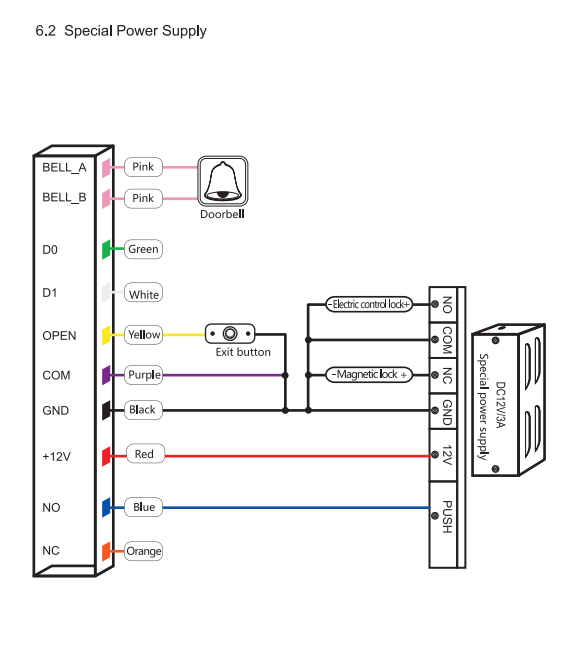

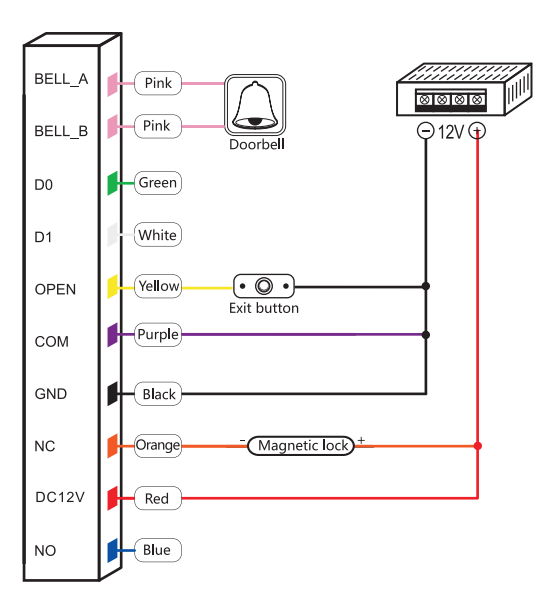

  • Схема подключения
  • Скачать

Клавиатуры контроля доступа (автономные)


Подключение автономного контроллера доступа включает подключение питания, клавиатуры или считывателя, замка и дополнительных аксессуаров (например, датчиков двери, кнопок выхода). Точные шаги зависят от модели и производителя контроллера, но вот общее руководство с ключевыми соображениями и схемами для упрощения процесса:

Необходимы инструменты и материалы

- Инструмент для зачистки/обжима проводов

- Мультиметр (для проверки соединений)

- Провода низкого напряжения (18–22 AWG, многожильные медные для гибкости)

- Винтовые клеммы, обжимные соединители или гайки для проводов

- Хомуты для труб или кабелей (для защиты проводов)

- Источник питания (если не работает от батареи)

Шаг 1: Изучите схему электропроводки контроллера


Большинство автономных контроллеров имеют маркированные клеммы для ключевых компонентов. Всегда обращайтесь к руководству производителя для точной маркировки клемм и требований к напряжению. Типичная схема включает:


- Входное питание: +12 В постоянного тока, GND (земля)

- Клавиатура/считыватель: DATA, COM (общий) или специальные контакты (например, D0, D1 для считывателей Wiegand)

- Выход замка: LOCK+, LOCK- (для магнитных замков) или NC/NO (нормально закрытый/нормально открытый для электромеханических замков)

- Аксессуары: DOOR (датчик двери), REX (кнопка запроса на выход), ALARM (выход тревоги)

*Пример компоновки терминала:*


| Метка клеммы | Функция |

| +12 В | Вход питания (положительный) |

| GND | Вход питания (отрицательный/земля) |

| ДАННЫЕ | Сигнал данных с клавиатуры/считывателя |

| COM | Общая земля для клавиатуры/считывателя |

| LOCK+ | Положительное соединение с замком |

| LOCK- | Отрицательное соединение с замком |

| ДВЕРЬ | Подключается к датчику двери (нормально замкнутому) |

| REX | Подключается к кнопке выхода (мгновенный переключатель) |

Шаг 2: Подключите источник питания


#A. Контроллеры с питанием от батареек

- Не требуется постоянная проводка для питания. Вставьте батарейки (например, 4x AA) в батарейный отсек контроллера.

- Опциональное проводное резервное питание: если контроллер поддерживает это, подключите источник питания постоянного тока 12 В к клеммам +12 В и GND с помощью проводов 18–22 AWG. Соблюдайте полярность (красный провод к +12 В, черный к GND).

#B. Аппаратный блок питания

- Подключите выход блока питания к клеммам +12 В и GND контроллера.

- Используйте регулируемый источник питания (например, 12 В постоянного тока, 1 А) и убедитесь, что общий ток, потребляемый контроллером, клавиатурой и замком, не превышает мощности источника питания.

- Для длинных участков используйте более толстый провод (18 AWG), чтобы минимизировать падение напряжения.

Шаг 3: Подключите клавиатуру или считыватель

#A. Клавиатура/считыватель Wiegand (общая для автономных систем)

- Протокол Wiegand использует два провода данных (DATA0, DATA1) и общий (COM).

- Подключите клавиатуры DATA0 к терминалу DATA контроллера (или D0), DATA1 к терминалу D1 (если есть маркировка), а COM к терминалу COM контроллера.

- Используйте экранированную витую пару для снижения помех, особенно при длине кабеля более 20 футов (6 м).

#B. Простая клавиатура (прямое подключение)

- Некоторые автономные контроллеры имеют специальные терминалы для строк и столбцов клавиатуры (например, R1–R4, C1–C3). Следуйте руководству, чтобы сопоставить кнопки клавиатуры с этими терминалами.

Шаг 4: Подключите замок

#A. Магнитный замок (Fail-Secure)

- Магнитным замкам требуется непрерывная подача питания для обеспечения их блокировки (безопасность: запирание при подаче питания, отпирание при его отключении).

- Подключите положительный (+) провод замка к клемме LOCK+ контроллера, а отрицательный (-) — к клемме LOCK-.

- Убедитесь, что выходное напряжение замка контроллера соответствует требованиям замка (например, 12 В постоянного тока, 24 В постоянного тока).

#B. Электрозащелка (отказоустойчивая или отказоустойчивая)

- Отказоустойчивая защелка: разблокируется при включении питания (обычно для аварийных выходов).

- Защелка с защитой от сбоев: блокируется при включении питания (стандартная функция безопасности).

- Подключите защелку к клеммам NC (нормально замкнутым) или NO (нормально разомкнутым) контроллера в зависимости от отказоустойчивого/защищенного режима:

- Отказоустойчивость: используйте нормально разомкнутые клеммы (замок разблокируется при подаче питания).

- Защита от сбоев: используйте нормально замкнутые клеммы (замки срабатывают при подаче питания).

Шаг 5: Добавьте дополнительные аксессуары

#A. Датчик двери (контактный выключатель)

- Установите нормально замкнутый (НЗ) датчик двери для контроля состояния двери (открыта/закрыта).

- Подключите один провод датчика к клемме DOOR контроллера, а другой — к GND (или COM, согласно руководству).

- Контроллер включит сигнализацию, если дверь будет открыта силой (датчик откроется).

#B. Кнопка запроса на выход (REX)

- Кнопка мгновенного нажатия позволяет пользователям выйти без кода.

- Подключите два провода кнопок REX к клеммам REX и GND контроллера. Нажатие кнопки посылает сигнал на разблокировку двери.

#C. Выход тревоги

- Если контроллер имеет клемму ALARM, подключите ее к сирене или зуммеру с помощью проводов 22 AWG. Сигнализация срабатывает при несанкционированном доступе или взломе.

Шаг 6: Заземлите систему (необязательно, но рекомендуется)

- При использовании вне помещений или в условиях сильных помех заземлите металлический корпус контроллера на заземление здания с помощью зеленого провода 14–16 AWG.

- Подключите один конец к клемме заземления контроллера, а другой — к заземляющему стержню или шине заземления электрической панели.

Шаг 7: Прокладка и защита проводов

- Внутренняя проводка: используйте кабельные зажимы для крепления проводов вдоль стен или плинтусов. Избегайте подвергания проводов воздействию пешеходного движения или физического повреждения.

- Наружная проводка: проложите провода через ПВХ-канал для защиты от влаги, ультрафиолетовых лучей и вредителей. Загерметизируйте концы канала с помощью погодоустойчивых сальников.

- Разделяйте провода питания и кабели передачи данных: располагайте кабели питания на расстоянии не менее 6 дюймов (15 см) от кабелей передачи данных, чтобы избежать помех.

Шаг 8: Тестирование системы

1. Включите контроллер: проверьте наличие индикаторов ошибок (например, красный светодиод указывает на низкое напряжение).

2. Проверьте клавиатуру: введите код пользователя, чтобы убедиться, что контроллер издает звуковой сигнал и замок активируется.

3. Функция блокировки/разблокировки: убедитесь, что блокировка срабатывает и разблокируется при вводе действительного кода.

4. Датчик двери: Откройте/закройте дверь, чтобы проверить, определяет ли контроллер состояние (например, зеленый светодиод «дверь закрыта»).

5. Кнопка REX: Нажмите кнопку выхода, чтобы подтвердить разблокировку.

6. Устранение неполадок: при возникновении проблем используйте мультиметр для проверки напряжения на клеммах замка и контроллера, а также повторно проверьте соединения проводов.

Ключевые советы


- Маркируйте провода: используйте этикетировщик для маркировки проводов (например, «LOCK+», «REX») для облегчения дальнейшего обслуживания.

- Соблюдайте полярность: неправильное подключение питания может привести к повреждению контроллера или замка.

- Проверьте падение напряжения: для длинных проводов измерьте напряжение на замке, чтобы убедиться, что оно находится в пределах 10% от номинального напряжения (например, 12 В постоянного тока ± 1,2 В).

- Обратитесь к руководству: каждый контроллер имеет уникальные функции (например, часовые пояса, антипассбэк). В руководстве будет подробно описана конкретная проводка для расширенных функций.

Выполняя эти шаги и уделяя первостепенное внимание безопасности и ясности, вы сможете успешно подключить автономную систему контроля доступа. Всегда отключайте питание системы перед подключением и консультируйтесь со специалистом, если не уверены в электромонтажных работах. В S4A есть профессиональная команда, которая может решить ваши проблемы с проводкой и оборудованием.
