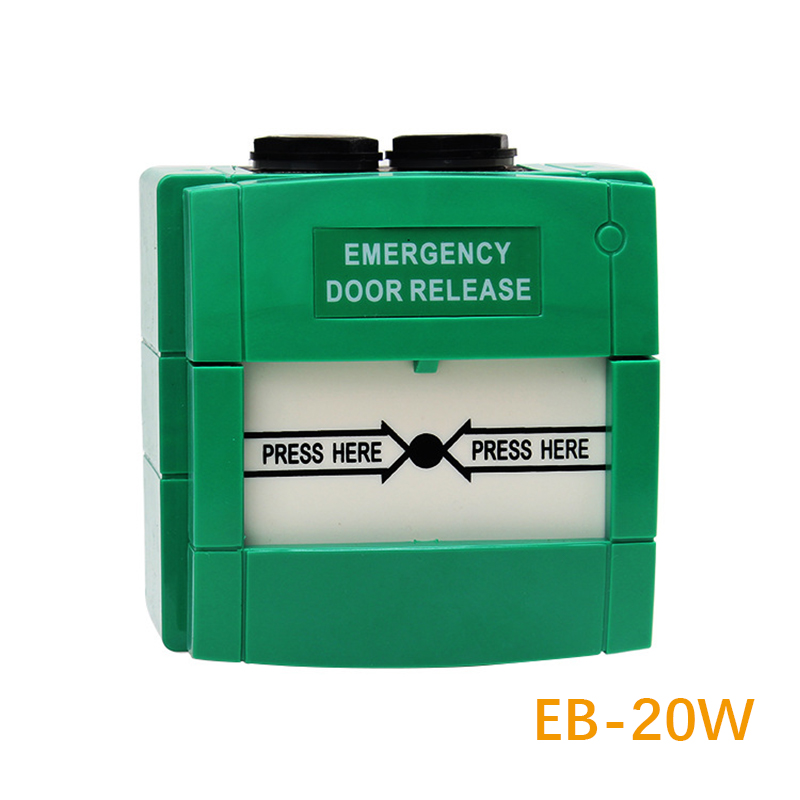

EB-20W Сбрасываемая внешняя двухполюсная водонепроницаемая кнопка аварийного выхода с разбиванием стекла

  • Бренд:

    S4A
  • Предмет номер.:

    EB-20W
  • Технические характеристики
  • Схема подключения

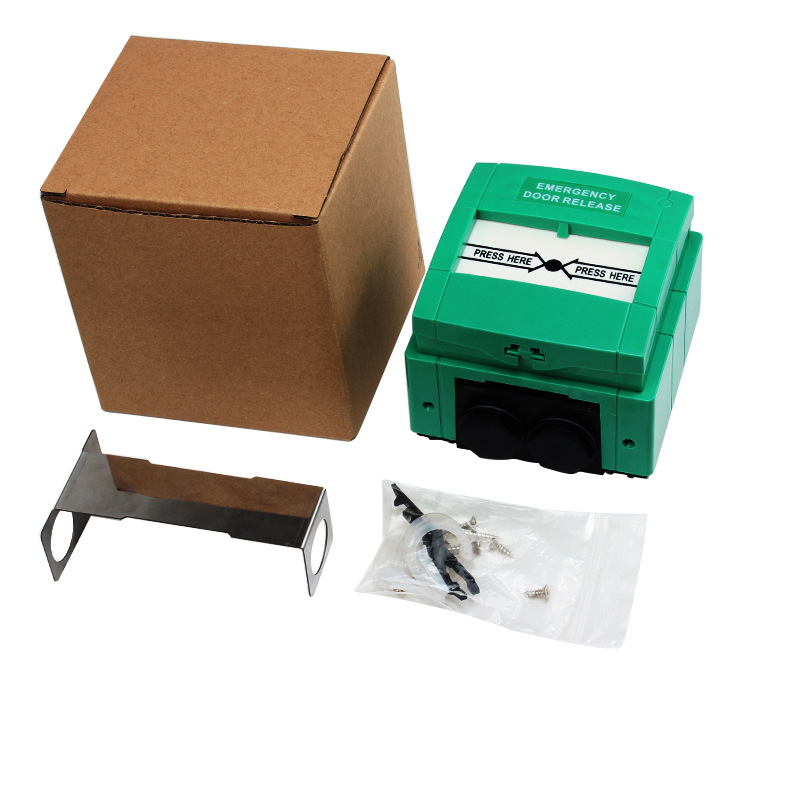

  • Упаковка
  • Скачать

EB-20W Сбрасываемая внешняя двухполюсная водонепроницаемая кнопка аварийного выхода с разбиванием стекла

Модель №: EB-20W

Параметр продукта Описание параметров
Размеры 97,5*93*70,5(мм)
Вход 24 В постоянного тока макс.
Рейтинг контактов
Имя Внешняя водонепроницаемая кнопка аварийного выхода с разбивающимся стеклом
ВЕЛ Да
Подходит для двери Дверь выхода, аварийная дверь
Рабочая температура -20℃~+55℃(14-131F)
Подходящая влажность 0-95% (относительная влажность)
ИС IP65
Вариант цвета Красный, зеленый
Масса 0,5 кг


1. Сбрасываемая конструкция для экономической эффективности
Нет необходимости заменять весь блок после активации — сбросьте его настройки для повторного использования, что экономит время и деньги на обслуживание по сравнению с традиционными кнопками с разбивающимся стеклом.


2. Двухполюсный контроль безопасности
Оснащен двухполюсным двухпозиционным переключателем (DPDT), позволяющим независимо управлять двумя цепями. Это обеспечивает резервную защиту и совместимость со сложными аварийными системами.

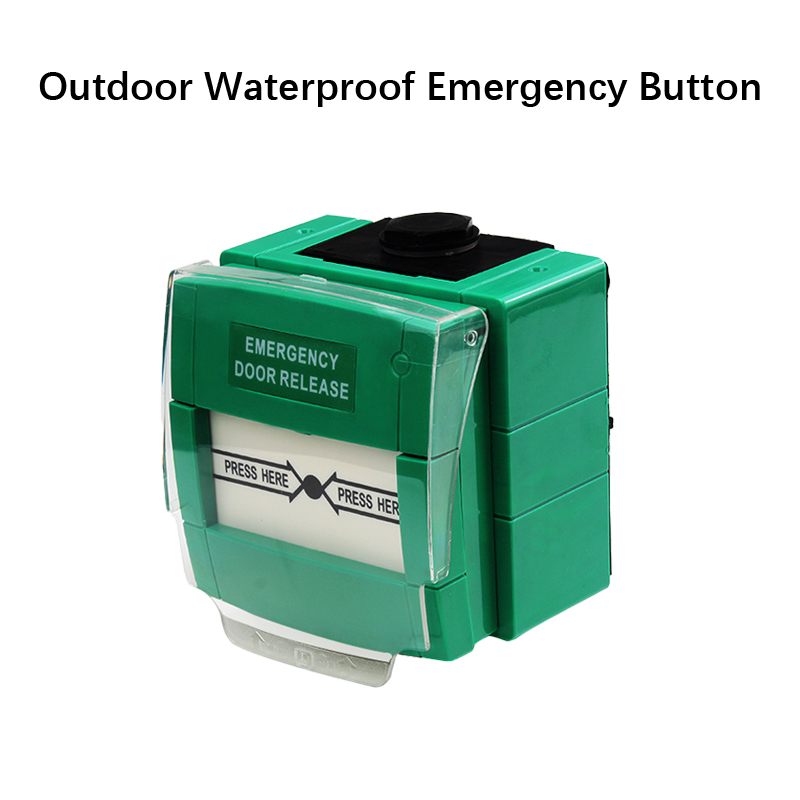

3. Водонепроницаемость (рейтинг IP65)
Благодаря водонепроницаемой конструкции (класс защиты IP65) он выдерживает воздействие пыли, брызг воды и суровых условий, что делает его идеальным для использования на открытом воздухе или в помещениях с повышенной влажностью, например, в гаражах или на промышленных предприятиях.


4. Огнестойкие материалы и соответствие требованиям безопасности
Изготовлены из огнестойких материалов и спроектированы в соответствии со стандартами аварийных выходов, гарантируя надежную работу в критических ситуациях.


5. Быстрая установка и универсальная совместимость
Конструкция для поверхностного монтажа со стандартными клеммами для проводки (NO/NC/COM) упрощает настройку, а номинальные характеристики 3 А/125–250 В переменного тока обеспечивают бесперебойную работу с большинством систем контроля доступа и сигнализации.


Что такое сбрасываемая внешняя двухполюсная водонепроницаемая кнопка аварийного выхода EB-20W с разбиванием стекла?

Основные характеристики


Аварийная активация


Разработан для быстрого реагирования в чрезвычайных ситуациях (например, при пожаре, отключении электроэнергии). При разрушении защитного стекла активируется двухполюсный выключатель, который одновременно разблокирует двери аварийного выхода и активирует системы сигнализации или освещения.

Двухполюсная конструкция: управляет двумя независимыми цепями (например, открывание двери + сигнализация), повышая избыточность и соответствие нормам безопасности.


Сбрасываемая функциональность

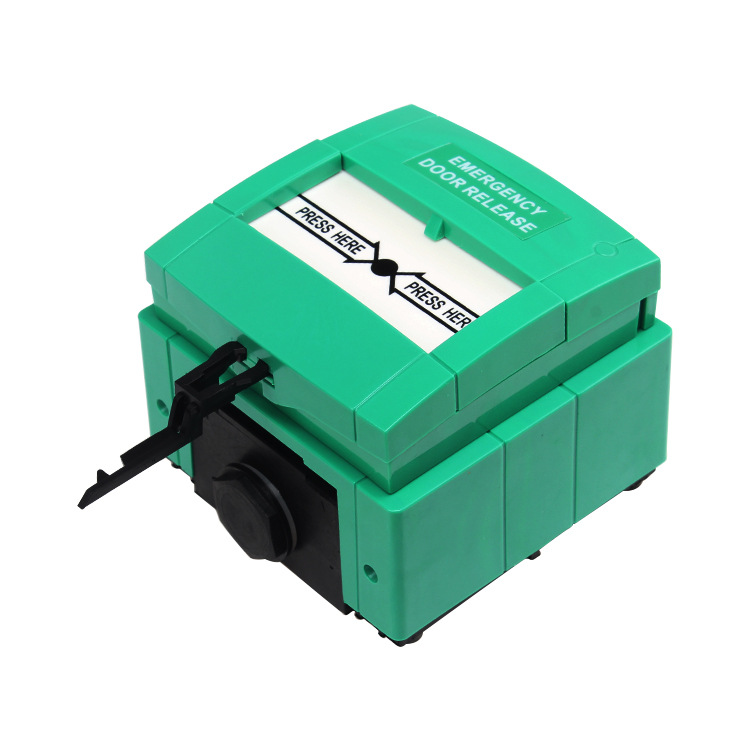

После использования кнопку можно сбросить без замены всего устройства. Сменная стеклянная крышка и внутренние механические компоненты позволяют быстро восстановить работоспособное состояние.


Электрические характеристики

Напряжение: Обычно работает от постоянного тока 12 В (совместимо с большинством систем контроля доступа).
Номинальный ток: поддерживает 3 А при 36 В постоянного тока максимум, обеспечивая надежную работу дверных защелок и электромагнитных замков.

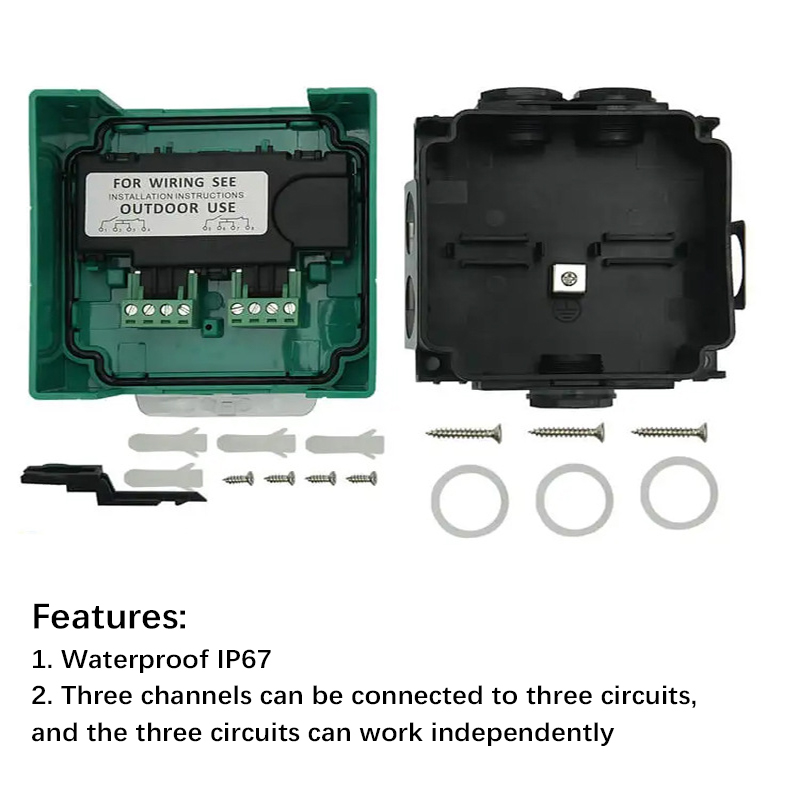

Выходные контакты: нормально разомкнутые (NO)/нормально замкнутые (NC)/общие (COM) клеммы для гибкой интеграции с панелями сигнализации и системами автоматизации зданий


Физические размеры

Варианты монтажа: в комплект входят кронштейны для установки на стену возле выходных дверей, часто в комплекте с подсвечиваемой вывеской для лучшей видимости в условиях слабого освещения.

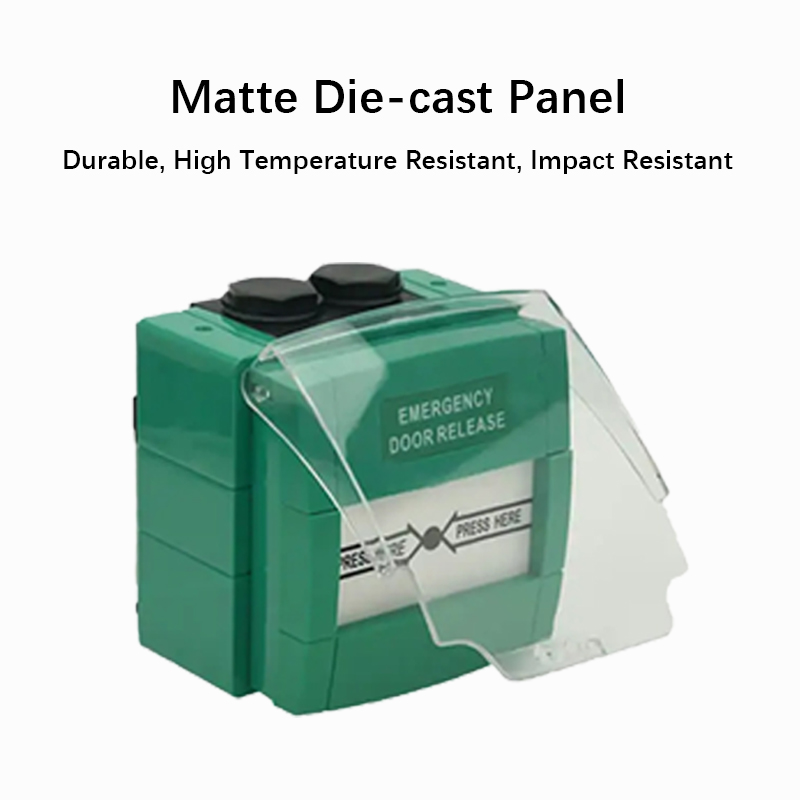

Waterproof Emergency Exit Break Glass Button


Waterproof Emergency Exit Break Glass Button

Waterproof Emergency Exit Break Glass Button

Waterproof Emergency Exit Break Glass Button

Waterproof Emergency Exit Break Glass Button

Waterproof Emergency Exit Break Glass Button

Схема электропроводки S4A
КОМПОНЕНТ ПОДКЛЮЧАЕТСЯ К ПОРТУ КОНТРОЛЛЕРА
Релейный модуль COM1
Релейный модуль №1
ОБЩИЙ (Входы)
АВАРИЙНЫЙ ВХОД

Релейный модуль COM2


Релейный модуль №2

ОБЩИЙ (Входы)


AUX-ВХОД

Электрический замок [+]


Электрический замок [-]

БЛОКИРОВКА+


ЗАМОК-

Блок питания [+]


Источник питания [-]

Контроллер [+12В]


Контроллер [GND] и замок [-]
Waterproof Emergency Exit Break Glass Button
Руководство пользователя S4A_ EB-20W Сбрасываемая внешняя двухполюсная водонепроницаемая кнопка аварийного выхода с разбиванием стекла
