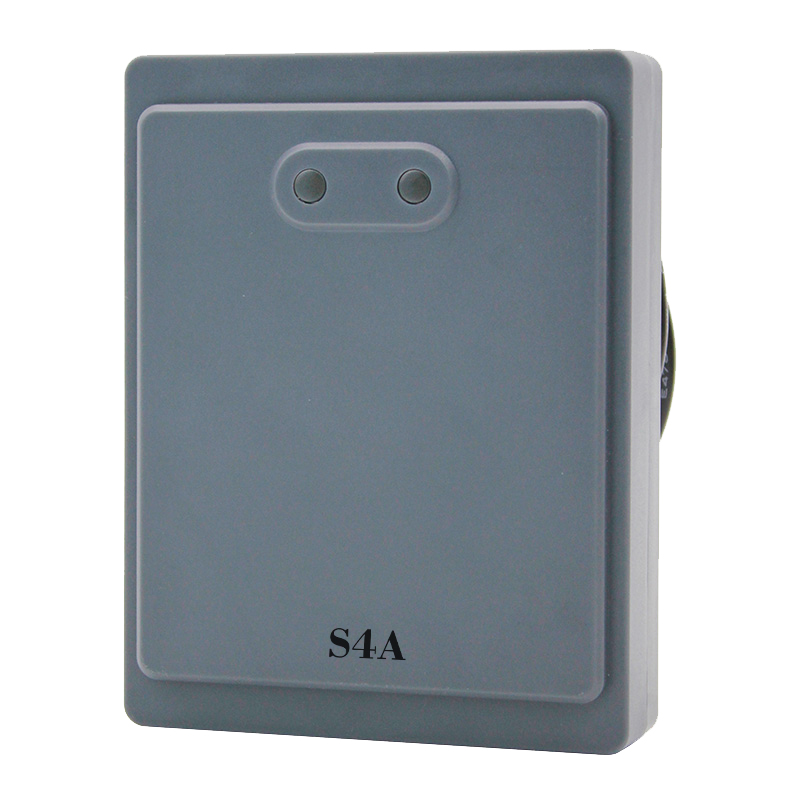

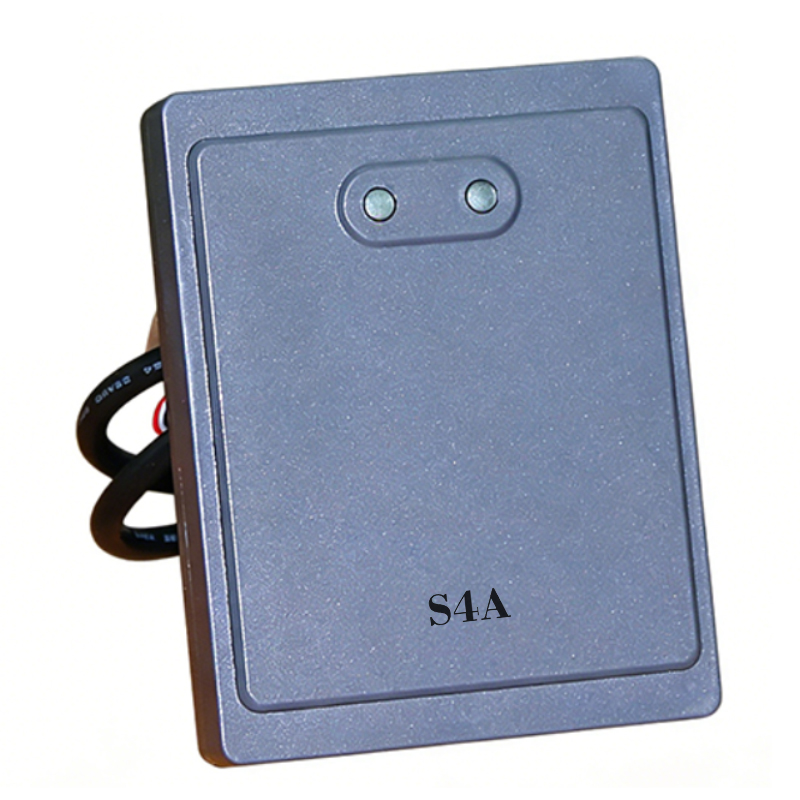

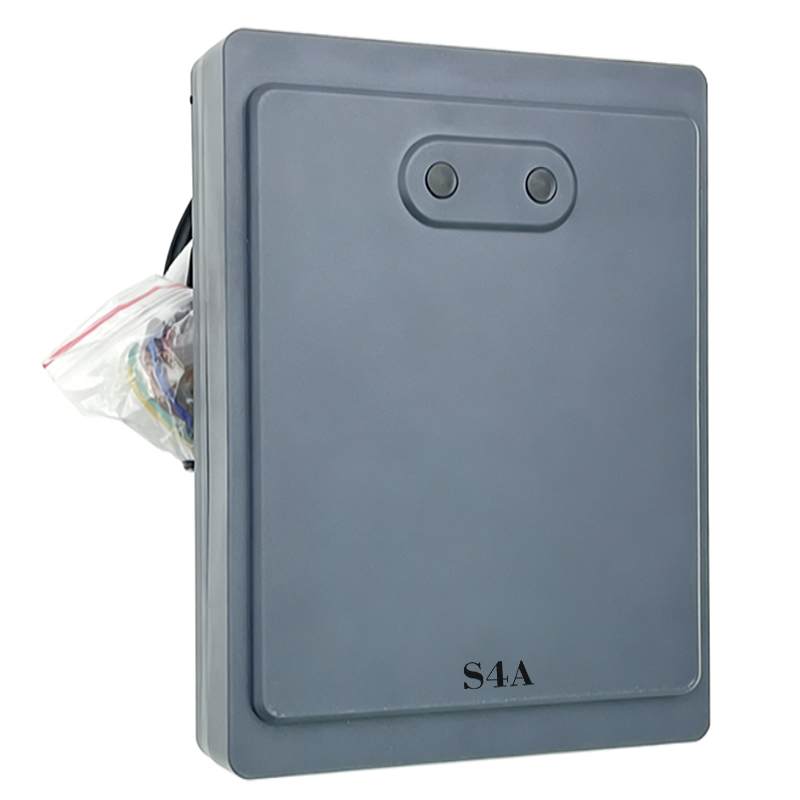

Модель №: R02

Руководство по установке и эксплуатации радара

(1.1) Радар антиразбивки устанавливается на коробе шлагбаума перпендикулярно направлению движения (или устанавливается на стойке рядом с коробкой). Высота установки рекомендуется составлять 0,6 м от нижнего края радара до земли и 15-25 см от рычага ворот слева и справа (см. принципиальную схему).

(1.2) Шасси шлагбаума должно быть надежно закреплено, чтобы шасси не тряслось во время работы шлагбаума.

(1.3) В зоне действия радара, кроме рычага тормоза, не должно быть препятствий, таких как дорожные конусы, металлические крышки люков, изолирующие ограждения, знаки и тому подобное.

(1.4) Принципиальная схема спецификации установки барьерного радара выглядит следующим образом:

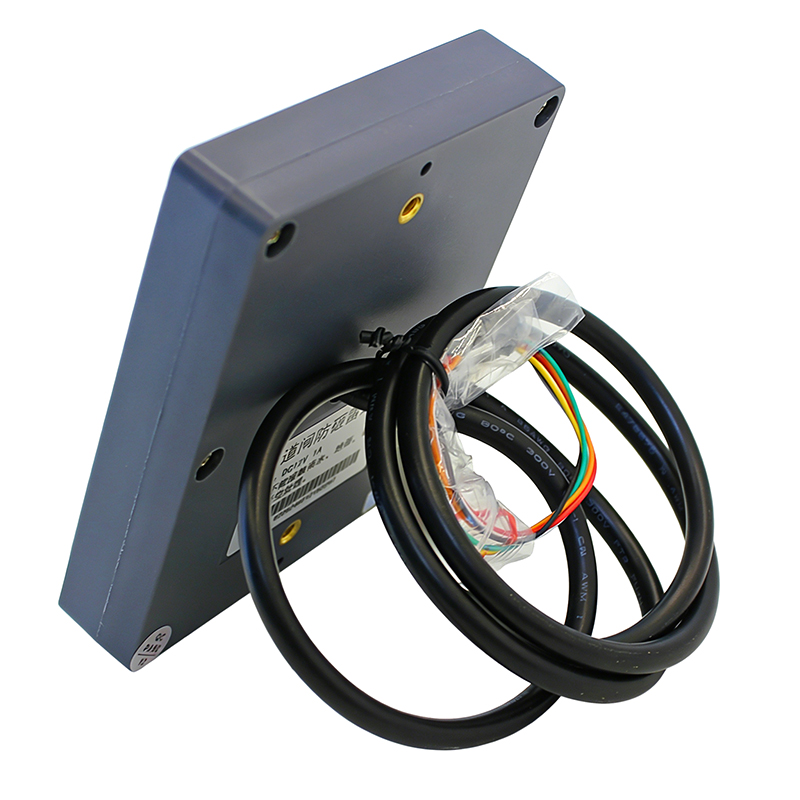

Как показано на рисунке ниже, сначала определите место установки, а затем пробейте резьбовое отверстие и 2 крепежных отверстия на корпусе коробки. (Самоклеящиеся наклейки для отверстий для позиционирования и крепежные винты входят в комплект поставки), затем закрепите радар на коробке и затяните крепежные гайки.

Учебное пособие по настройке длины вехи радара

Шаг 1: Нажмите и удерживайте кнопку, не отпуская ее

Установить расстояние обнаружения

Нажимайте до тех пор, пока не загорится зеленый свет, а красный свет не погаснет, каждый раз, когда красный свет мигает, расстояние обнаружения будет увеличиваться на 0,5 метра, а эффективное расстояние настройки будет циклически изменяться в пределах 1-6 метров (начальное расстояние составляет 1 метр). . После установки расстояния отпустите кнопку, чтобы перейти к следующему шагу.

Шаг 2: Нажмите и отпустите кнопку

среда обучения

Автоматически узнавать фон сцены (одновременно мигают красный и зеленый свет); подождите 20 секунд, радар сохранит параметры и выйдет, настройка завершена; радар работает нормально (всегда горит красная лампочка)

Например, если вы установили прямой столб длиной 4 м: (расстояние обнаружения должно быть на 0,5 м короче длины столба)

Нажмите и удерживайте кнопку в первый раз, не отпуская ее, пока красный свет не мигнет пять раз (каждый раз по 0,5 метра), а затем отпустите ее (установите расстояние

2,5 метра + 1 метр начального расстояния), в это время расстояние обнаружения составляет 3,5 метра;

После второго нажатия на кнопку сразу же отпустите ее, одновременно мигает сигнал светофора, а затем подождите 20 секунд.

Просто изучите обстановку сцены (в это время в зоне действия шлагбаума нет людей, машин и других объектов).
